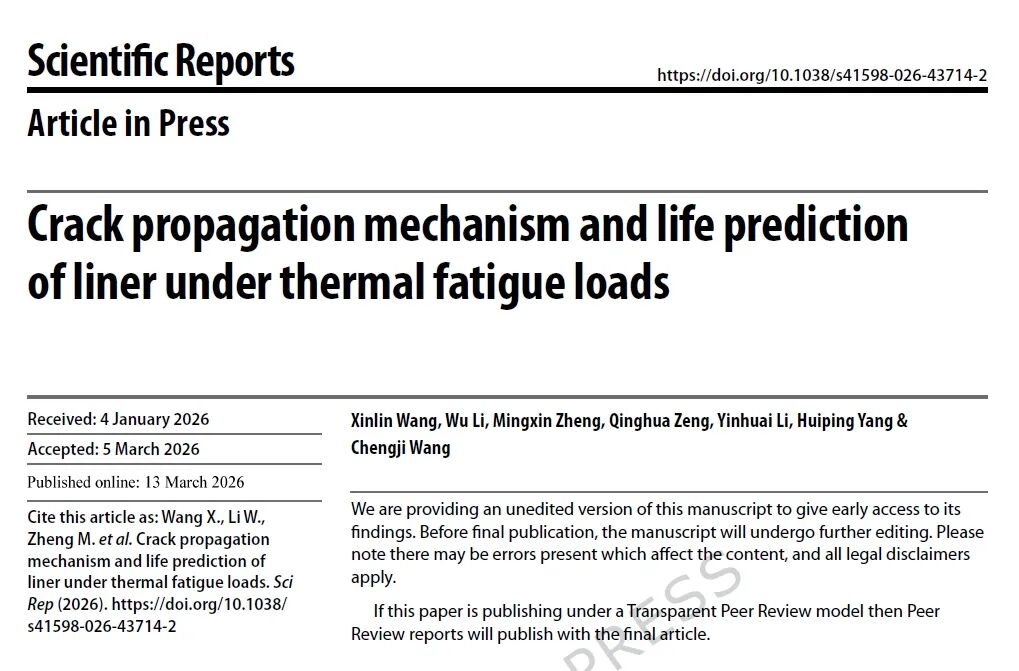

導讀： 航空發動機燃燒室火焰筒在熱疲勞環境下極易發生裂紋萌生與擴展。清華大學與成發科技聯合團隊最新研究（Scientific Reports, 2026）系統揭示了初始裂紋幾何參數對剩余壽命的非線性影響規律，定義"壽命增益區間"，配合回聲狀態網絡（ESN）構建出高精度小樣本壽命預測代理模型。這一工作為航空發動機維修決策和可靠性設計提供了全新思路。

一、問題背景：航發燃燒室為何"命短"？

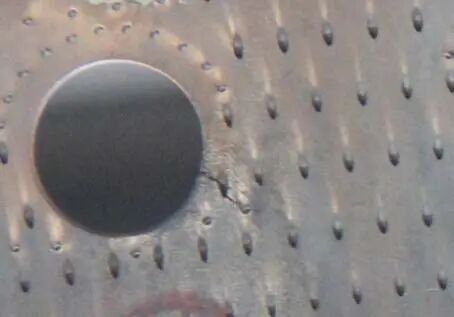

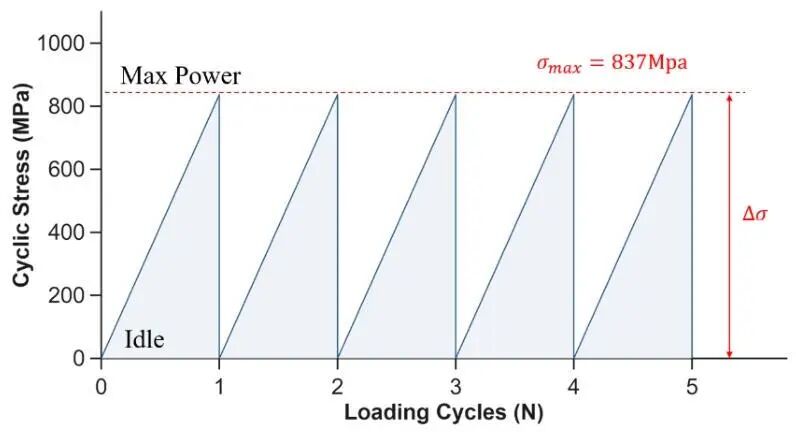

航空發動機燃燒室是將燃料化學能轉化為熱能的核心部件，下一代推進系統的燃燒室出口溫度預計將達到 2400 K，內部溫升高達 1600 K。在如此的熱循環載荷下，燃燒室火焰筒壁面長期承受交變熱應力，疲勞裂紋幾乎不可避免。

歷史故障統計表明：

• 63%的航發燃燒室失效集中于火焰筒



• 僅 5% 發生在機匣，4% 在燃油噴嘴



因此，火焰筒是決定發動機壽命的"卡脖子"零件，而其核心失效模式正是熱疲勞裂紋擴展。

研究的核心問題：初始裂紋的幾何形態（長度、開口角、方位角）如何影響火焰筒剩余壽命？能不能用 AI 快速預測？

二、研究方法：從仿真建模到智能預測的完整鏈路

本研究構建了一套"熱流固耦合仿真 → 斷裂力學分析 → AI 代理模型"的三階段研究框架：

階段一：全場熱數值仿真

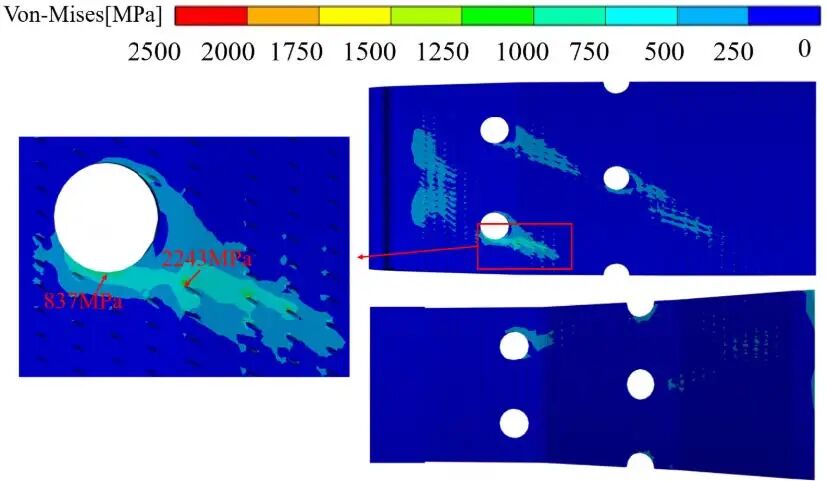

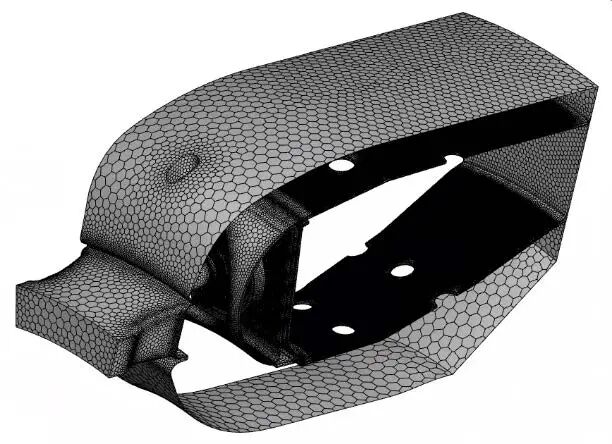

研究對象是一個由 20 個火焰筒組成的環形燃燒室，取其 1/20 扇形截面，在 ANSYS Fluent 中進行全場溫度場數值模擬。

• 溫度波動范圍：600 ℃ ～ 800 ℃（靠近稀釋孔區域）


• 網格規模：約 43 萬多面體網格單元，網格收斂誤差 < 5%


• Paris 定律裂紋擴展常數：c = 4.8×10?12，m = 3.5



階段二：參數化裂紋擴展動力學建模

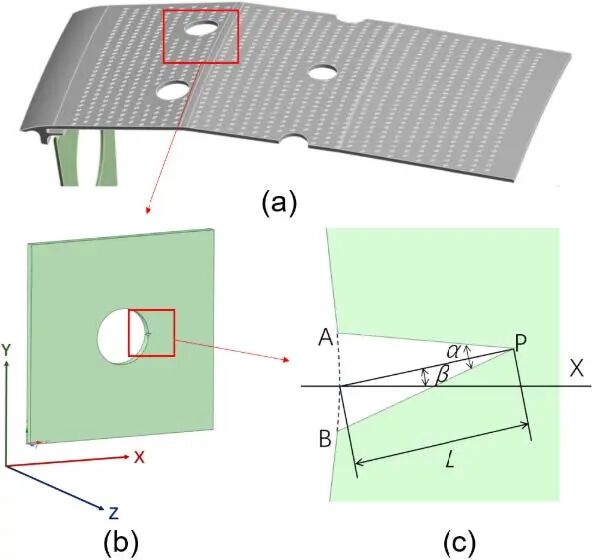

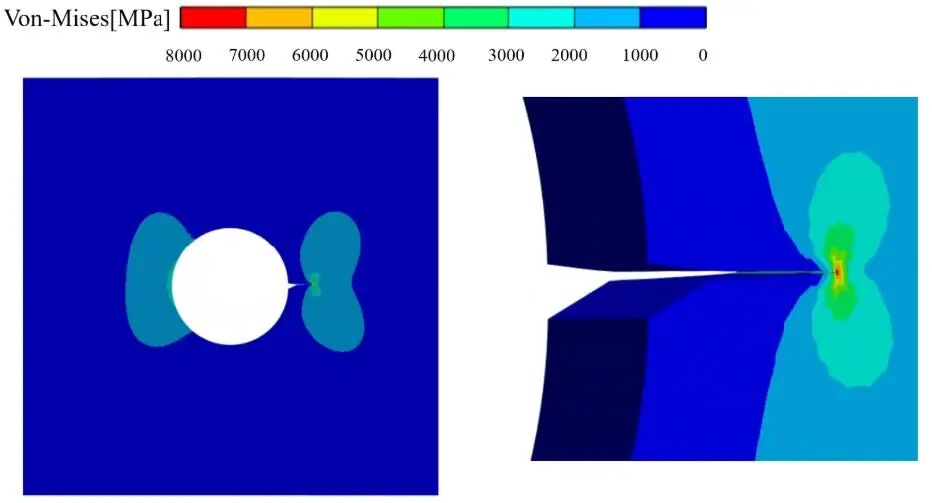

在全場熱應力結果的基礎上，提取主燃孔附近 50 mm × 50 mm 的關鍵區域，建立線彈性斷裂力學（LEFM）參數化裂紋擴展模型。

裂紋幾何參數定義：
 - 初始裂紋長度 L?：主燃孔圓弧中點到裂紋的距離
 - 初始開口角 α?：裂紋兩端點到中點連線所張的角度
 - 初始方位角 β?：裂紋擴展方向與水平軸的夾角

以裂紋擴展至 3 mm（接近相鄰冷卻孔，導致結構完整性喪失）時的循環次數 N 作為剩余壽命指標。

階段三：回聲狀態網絡（ESN）代理模型

基于 150 個仿真樣本（80% 訓練，20% 測試），構建 ESN 小樣本壽命預測代理模型，并與深度神經網絡（DNN）對比驗證。

三、核心發現：三個參數，非線性影響機制

3.1 裂紋開口角 α?：存在"門檻效應"

當 L? = 1 mm、β? = 5° 固定時，隨 α? 從 10° 增大到 60°，剩余壽命 N 的變化規律如下：

關鍵規律：α? 較小時對 N 的影響較溫和；當 α? 超過臨界閾值 45° 后，N 的增幅急劇增大，并在 60° 附近趨于穩定。

結論：α? ∈ [45°, 60°] 被定義為"開口角壽命增益區間"——在此范圍內，I 型應力強度因子幅值 ΔK 顯著降低（降至約 2500 MPa·mm^(1/2)），Paris 積分結果大幅延長剩余壽命。

3.2 裂紋方位角 β?：閾值效應更為顯著

當 α? = 30°、L? = 1 mm 固定時，隨 β? 從 0° 增大到 30°，壽命 N 的變化如下：

關鍵規律：β? < 15° 時 N 變化幅度很?。沪? 超過 15° 后，N 出現跳躍式增長，25° 時增速開始收窄。

結論：β? ∈ [15°, 30°] 被定義為"方位角壽命增益區間"，在此范圍內初始裂紋擴展壽命顯著提升。

3.3 裂紋長度 L?：單調非線性衰減

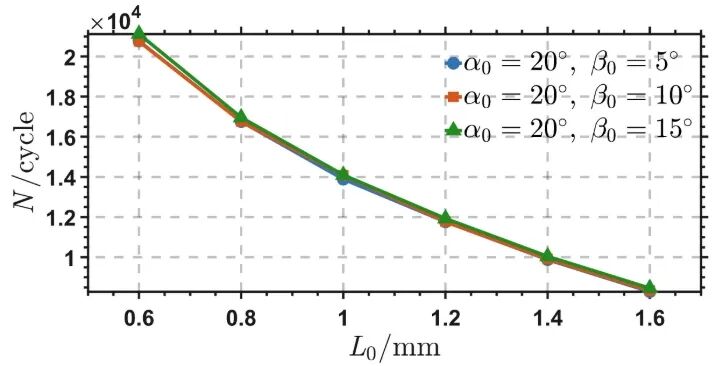

當 α? = 20°、β? = 5° 固定時，L? 從 0.6 mm 增大到 1.6 mm，N 從 20,772 次 急劇下降至 8,286 次，降幅超過 60%。

關鍵規律：隨著 L? 增加，I 型 ΔK 持續增大，Paris 積分區間縮短，兩者共同驅動 N 非線性衰減，但衰減速率隨 L? 增大而逐漸放緩。

結論：初始裂紋長度對剩余壽命的影響與開口角、方位角相互獨立，不受后兩者改變的影響——這為多參數獨立評估提供了理論依據。

四、壽命增益區間：面向工程的"安全窗口"

綜合三個參數的影響規律，本文提出并定義了裂紋剩余壽命增益區間：

這一"壽命增益區間"的定義，使工程師在制定維修策略時有了量化依據：當檢測到裂紋角度落入增益區間，可適當延長檢修周期；反之則應提前干預。

五、ESN 代理模型：小樣本下的高精度預測

為什么選 ESN（回聲狀態網絡）？

傳統深度學習模型在小樣本場景下面臨過擬合風險。ESN 屬于儲層計算（Reservoir Computing）框架：

• 隨機固定

  隱藏層權重，僅訓練輸出層


• 避免了 RNN 訓練中的梯度消失/爆炸問題


• 輸出層使用線性函數，可用最小二乘法直接求解


• 對樣本量需求顯著低于 DNN



模型配置

性能對比

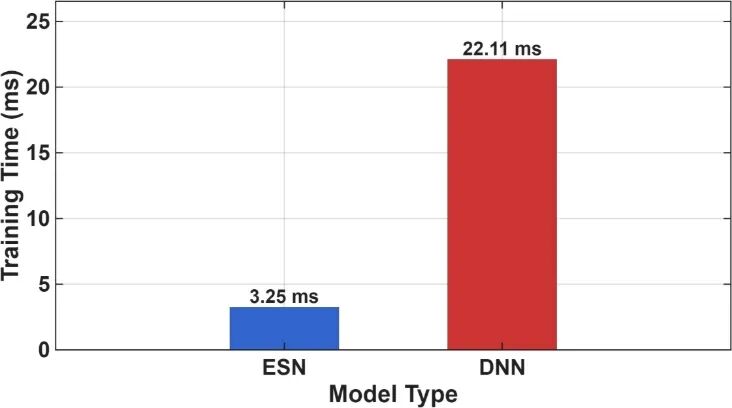

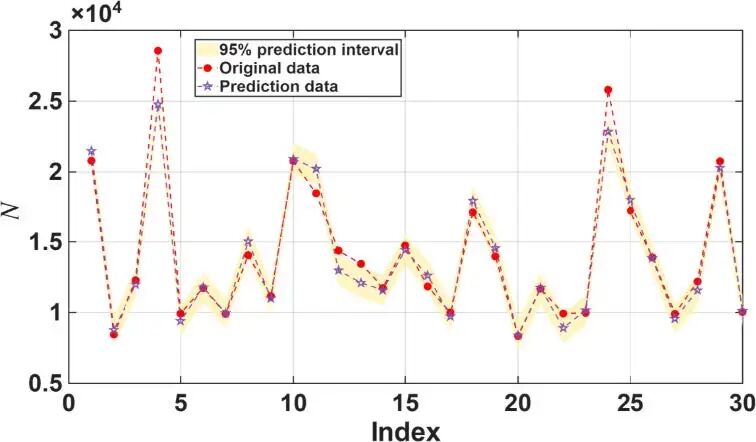

ESN 在 MAPE 上比 DNN 低近 35%，訓練速度更是快了約 690 倍。幾乎所有測試點都落在 95% 預測區間（PI）內，模型泛化能力出色。

六、研究意義與展望

主要貢獻

局限性與未來方向

• 當前模型未考慮溫度相關的 Paris 常數和屈服強度隨溫度的變化

• 壽命增益區間的精確數值邊界受材料屬性、結構構型和載荷工況影響，需針對不同機型進行標定


• 未來可引入真實發動機工況數據進行物理信息神經網絡（PINN）擴展



小結

本研究以航空發動機燃燒室火焰筒為對象，打通了從熱流固耦合仿真到斷裂力學分析再到 AI 代理模型的完整技術鏈。關鍵成果在于：用 150 個仿真樣本訓練出 MAPE < 5% 的 ESN 預測模型，同時量化定義了α? ∈ [45°,60°]和β? ∈ [15°,30°]兩個"裂紋壽命增益區間"。 這不僅推動了航發壽命評估方法的進步，也為工程維修決策提供了有據可依的"安全窗口"。

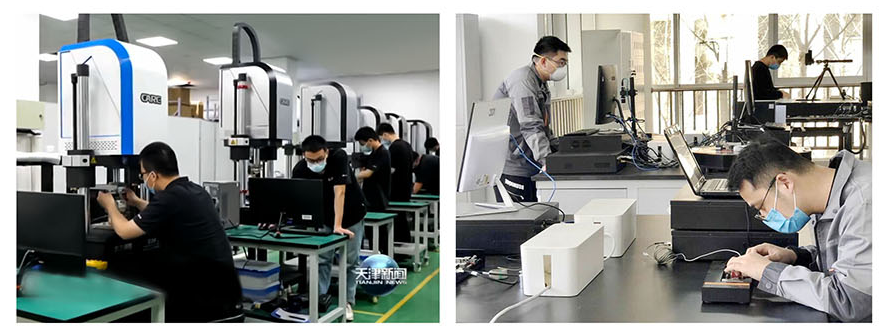

凱爾測控技術（天津）有限公司（CARE）是一家專業從事力學性能測試系統研發、生產與銷售的國家高新技術企業。公司自主研發的電磁式疲勞試驗機、高溫力學試驗系統及多軸耦合測試平臺，已廣泛應用于航空發動機材料與結構件的疲勞壽命評估、裂紋擴展測試及多場環境模擬。
